自立式多套筒煙囪工藝流程
工藝流程:準備工作→平臺鋪設→外管組裝焊接→吊裝外側三管→吊裝中心管→梯子平臺安裝→重夏以上步驟→油漆涂裝。待煙囪基礎交接資料到位后,進行基礎復險收工作。
復測內容:
1) 煙囪基礎坐標是否正確,每?jī)蓚€(gè)基礎之間中心距離是否符合設計要求;
2) 基礎標高和尺寸是否符合設計要求;
3) 資料是否齊備。
基礎驗收:
1.在基礎上彈出四個煙囪的中心點及每?jī)蓚€(gè)中心點的連線,作為煙囪就位、校正的依據。
2.核對基缺螺栓位置、標高及伸出長度。
3.基礎表面平整,中心標記鮮明。
煙囪分段組裝：
1) 搭設操作平臺,不僅要水平、牢固,其面積要滿足兩組煙囪同時進行拼裝。
2) 在平臺上定出四個煙囪的中心點,連接內外煙囪的中心點并延長至外管外徑外0.5m左右。
3) 根據確定的煙囪組裝高度,將四管吊至平臺上,按畫好的四管位置就位,首先調整好中心管的垂直度,然后將斜墊鐵放至中心管和外管中心線的外管外側的外徑處,測重外側三管的圓心到中心管圓心的中心距為設計尺寸,調整好煙囪的斜度(1∶62),然后將斜墊鐵點焊。
4) 安裝焊接外側三管的下部支撐環板和護板,然后將外側三管之間的行架吊至支撐環板上,并且保證布架的立筋板頂緊護板,點焊后方可施焊,以防焊接變形。布架焊接完畢就可安裝上部支撐環板。
5) 為了保證對口的準確度,必須在每段煙囪外側三管的上下嫌線做出標記,此標記在內外管的中心線上。
6) 煙囪下部用角鋼臨時支撐,避免下部回縮撕裂煙囪和杭架的焊縫。

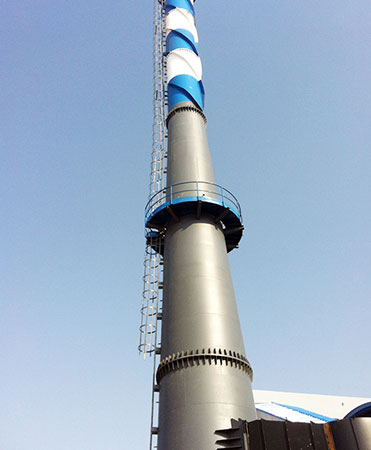

自立式多套筒煙囪使用范圍
自立式單套筒煙囪屬于工業煙囪的一種，主要使用范圍煤炭業、發電廠、化工廠、鍋爐煙氣排放等領域
